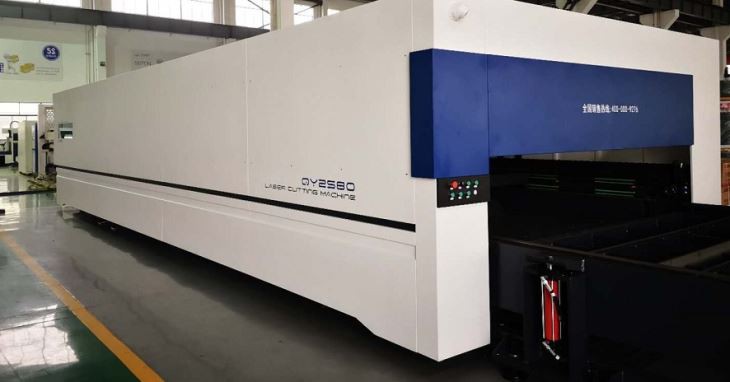

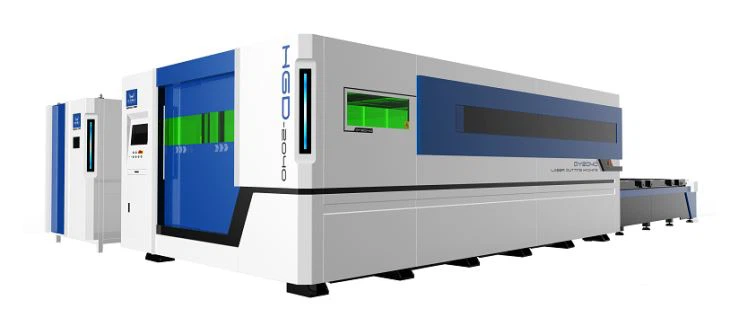

8KW Laser Magni Qtugħ

B'kapaċità ta 'qtugħ sa 30mm għal azzar ħafif u 30mm għal azzar li ma jissaddadx Dettalji tal-Magni 1, Kamra tat-tip magħluq, li hija tajba biex teżawrixxi, u tipproteġi l-ambjent 2, It-Trattament tat-Temperatura għall-qafas tal-mejda, li jista' jkollu 10000W kapaċità ta 'qtugħ, iwweldjat ħxuna tal-folja tal-ġisem minn 12mm sa 16mm 3, ...

Ibgħat l-inkjesta Chat Now

Introduzzjoni tal-Prodott

Qingyuan Laser huwa magħruf sewwa bħala wieħed mill-ikbar u professjonali 8kw laser qtugħ manifatturi tal-magni u fornituri fiċ-Ċina. Ma 'grupp ta' persunal professjonali u effettiv, nistgħu noffrulek 8kw magna tal-qtugħ bil-lejżer bi prezz baxx.

B'kapaċità ta 'qtugħ sa 30mm għal azzar ħafif u 30mm għal azzar inossidabbli

Parametru Tekniku

( 一）、 Il-Kollokazzjoni Elettrika Prinċipali
Isem tal-Parti u Deskrizzjonijiet		rimarka
Ġeneratur tal-Lejżer 8000W	IPG （ Ġermaniż ）	Ġermaniż
Sistema ottika	Importazzjoni Midja dijaframma	Renju Unit
Kap tal-qtugħ bil-lejżer	Precitec Procutter autofocus	Oriġini Ġermaniża
Reducer	Shimpo	Ġappun
Chiller tal-ilma	Protezzjoni minn fluss żejjed, stabbiltà tat-temperatura ± 0.5 ℃ , magna ħadra b'żewġ ċikli mkessħa bl-ilma, kontroll tat-titanju bl-evaporazzjoni kiesaħ	Wuhan, iċ-Ċina
Sistema ta 'sewqan mekkaniku	Rack & Pinion, Tip ta 'ċanfrin Atlanta	Ġermaniż
Buttuna Modulu	Schneider	Ġermaniż
Kuntattur AC	Schneider	Ġermaniż
Solenoid Valve	Airtec	Tajwan
Auto-sensor ta 'preċiżjoni għolja	Preċiżjoni ± 0.1mm	Ċina
Sistema tal-PC	Kontroll industrijali	EVOC, Tajwan
Servo unit ta 'l-assi X	2Kw servo sewqan wieħed	Yaskawa, il-Ġappun
Servo unit ta 'l-assi Y	4Kw * 2 servo sewqan doppju	Yaskawa, il-Ġappun
Servo unit ta 'l-assi Z	750W għal ras b'fokus awtomatiku	Yaskawa jew Fuji, il-Ġappun
Proporzjoni Elettrika	Schneider	Ġermaniż
Qtugħ Software	Cypcut (appoġġ għall-lingwa Ingliża, formate tal-fajl .dxf, PLT, Gerber, AI u l-bqija) Loop Card	Ċina
Tabella	Agħmel b'mod strett il-mejda bi trattament ta 'twebbis, ittemprar u ittemprar biex tkun żgurata l-ebda deformazzjoni matul il-produzzjoni għal żmien twil Daqs tal-mejda 2060 u daqs akbar il-korp tal-magna ħxuna ta 'l-azzar 16mm	QY, iċ-Ċina

Parametru Tekniku
1	Tul ta 'mewġ tal-laser	1070nm
2	Qawwa massima	8000W
3	Aċċellerazzjoni	1.5G
4	Konsum tad-dawl	45Kw
5	Veloċità massima	16 0m / min (veloċità kumplessa), 120m / m (fus wieħed)
6	Minuti tal-Linja tal-Linja	0.15mm (għal materjali bi ħxuna ta 'inqas minn 0.4mm), jiddependi fuq il-ħxuna tal-folja
7	Ħxuna tal-qtugħ	SM: mass 30mm, produzzjoni tal-massa 25mm; SS: massimu 30mm, produzzjoni tal-massa 25mm;
8	Max.Cutting Dimension	Tabella tal-Qtugħ Fakultattiva: Tabella tal-Iskambju 1500 * 3000mm 2000 * 4000mm 2000 * 6000mm 2000 * 6500mm 2500 * 6000mm 2500 * 8000mm
9	Preċiżjoni Mekkanika tal-Mejda tal-Qtugħ ： ± 0.05mm
10	X, Y, Z Preċiżjoni Ripetuta tal-Pożizzjonament ± 0.02mm
11	Provvista ta 'l-enerġija: wajers bi tliet fażijiet AC 380V ± 5% ± 50Hz ± 1%
