Kif Ittejjeb il-Preċiżjoni tal-Ipproċessar tal-Qtugħ bil-Lejżer?

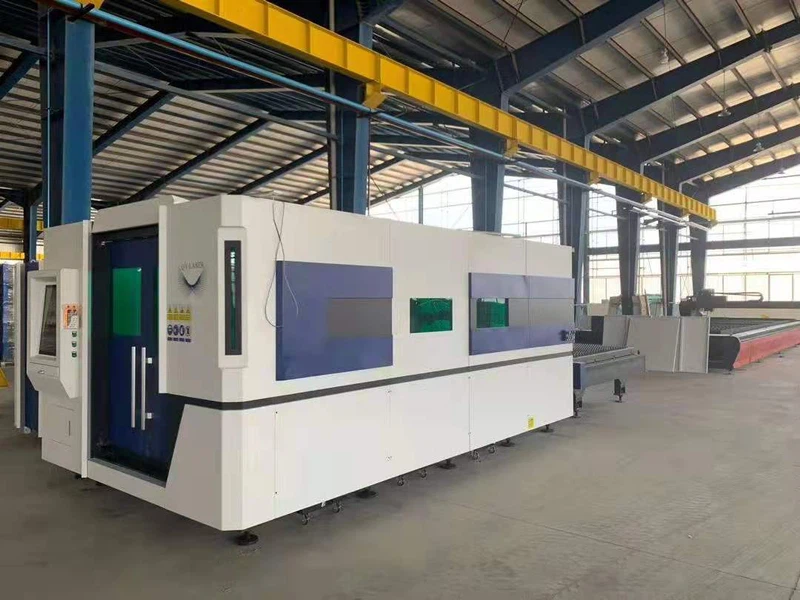

X'inhi magna tal-qtugħ bil-lejżer?
Magna tal-qtugħ tal-lejżer hija magna li tieħu d-dawl tal-lejżer emess minn lejżer u tiffokah f'raġġ tal-lejżer ta 'densità ta' qawwa għolja permezz ta 'sistema ta' ċirkwit ottiku. Ir-raġġ tal-lejżer irradja l-wiċċ tal-biċċa tax-xogħol, u jikkawża li l-biċċa tax-xogħol tilħaq il-punt tat-tidwib jew tat-togħlija tagħha, filwaqt li gass bi pressjoni għolja koassjali bir-raġġ jonfoħ il-metall imdewweb jew vaporizzat. Hekk kif ir-raġġ jiċċaqlaq relattiv għall-pożizzjoni tal-biċċa tax-xogħol, eventwalment joħloq qasma fil-materjal, li jirriżulta fi qtugħ.
Proċess ta 'qtugħ bil-lejżer huwa raġġ inviżibbli minflok is-sikkina mekkanika tradizzjonali, bi preċiżjoni għolja, qtugħ veloċi, mhux limitat għal-limitazzjonijiet tal-mudell tat-tqattigħ, tqassim awtomatiku biex jiffrankaw materjali, kerf bla xkiel, spejjeż baxxi ta' pproċessar u karatteristiċi oħra, se jtejjeb jew jissostitwixxi gradwalment it-tagħmir tradizzjonali tal-proċess tat-tqattigħ tal-metall. Il-parti mekkanika tar-ras tal-laser cutter m'għandha l-ebda kuntatt mal-biċċa tax-xogħol, u mhux se tikkawża grif fuq il-wiċċ tal-biċċa tax-xogħol waqt ix-xogħol; il-veloċità tal-qtugħ tal-lejżer hija mgħaġġla, u l-kerf huwa lixx u ċatt, ġeneralment mingħajr ipproċessar sussegwenti; iż-żona tat-tqattigħ affettwata mis-sħana hija żgħira, u d-deformazzjoni tal-pjanċa hija żgħira, b'kerf dejjaq; il-kerf huwa ħieles minn stress mekkaniku, u m'hemm l-ebda shear burr; il-preċiżjoni tal-ipproċessar hija għolja, u r-ripetibbiltà hija tajba, u ma tagħmilx ħsara lill-wiċċ tal-materjal; il-kontroll numeriku programmabbli, u jista 'jiġi pproċessat bi kwalunkwe dijagramma planari, u l-pjanċa kollha tad-daqs kbir tista' tinqata ', mingħajr ma tinfetaħ moffa. Il-qtugħ kollu tal-pjanċa, l-ebda ħtieġa li tiftaħ il-moffa, ekonomika u tiffranka l-ħin.
L-eżattezza tat-tqattigħ hija l-ewwel element biex tiġġudika l-kwalità tal-magna tal-qtugħ bil-lejżer CNC. Erba 'fatturi ewlenin li jaffettwaw l-eżattezza tat-tqattigħ tal-magna tal-qtugħ bil-lejżer CNC:
1, id-daqs tal-koeżjoni tal-lejżer tal-ġeneratur tal-lejżer. Wara l-ġbir jekk il-post huwa żgħir ħafna, l-eżattezza tat-tqattigħ hija għolja ħafna, jekk id-distakk wara l-qtugħ huwa wkoll żgħir ħafna. Dan ifisser li l-preċiżjoni tal-magna tal-qtugħ bil-lejżer hija għolja ħafna, il-kwalità hija għolja ħafna. Madankollu, ir-raġġ emess mill-lejżer huwa għax-xejn, għalhekk id-distakk maqtugħ huwa wkoll għax-xejn. Taħt dawn il-kundizzjonijiet, iktar ma tkun kbira l-ħxuna tal-biċċa tax-xogħol, iktar tkun baxxa l-preċiżjoni, għalhekk akbar tkun il-qasma.
2, il-preċiżjoni tal-mejda tax-xogħol. Jekk il-preċiżjoni tal-mejda tax-xogħol hija għolja ħafna, il-preċiżjoni tat-tqattigħ titjieb ukoll. Għalhekk, l-eżattezza tal-worktable hija wkoll fattur importanti ħafna fil-kejl tal-eżattezza tal-ġeneratur tal-laser.
3, koeżjoni tar-raġġ tal-lejżer f'kon. Qtugħ, ir-raġġ tal-lejżer huwa għax-xejn, allura jekk il-ħxuna tal-biċċa tax-xogħol maqtugħa hija kbira ħafna, l-eżattezza tat-tqattigħ titnaqqas, imbagħad aqta 'l-vojt ikun kbir ħafna.
4, il-qtugħ ta 'materjali differenti se jaffettwa wkoll l-eżattezza tal-magna tal-qtugħ bil-lejżer. Fl-istess każ, il-qtugħ ta 'l-istainless steel u l-preċiżjoni tat-tqattigħ ta' l-aluminju se jkun differenti ħafna, l-eżattezza tat-tqattigħ ta 'l-istainless steel se tkun ogħla, u l-wiċċ tat-tqattigħ ikun lixx.
B'mod ġenerali, il-kwalità tal-qtugħ bil-lejżer tista 'titkejjel bis-sitt standards li ġejjin.
1. Qtugħ ħruxija tal-wiċċ
2. Qtugħ daqs tal-gagazza
3. Perpendikularità u oblikwità tat-tarf tat-tqattigħ
4. Daqs tal-flett tat-tarf tat-tqattigħ
5. Streak lura drag
6. Flatness
Il-materjal tal-biċċa tax-xogħol għandu ċertu impatt fuq l-eżattezza tal-qtugħ bil-lejżer. Fl-istess każ, l-eżattezza tat-tqattigħ ta 'materjali differenti hija kemmxejn differenti, anke l-istess materjal, jekk il-kompożizzjoni tal-materjal hija differenti, l-eżattezza tat-tqattigħ tkun differenti wkoll. Allura, kif jista 'proċess ta' qtugħ bil-lejżer biex tinkiseb preċiżjoni għolja?
L-ewwel, it-teknoloġija tal-kontroll tal-pożizzjoni tal-fokus
Iktar ma jkun żgħir il-fond fokali tal-lenti li tiffoka, iżgħar ikun id-dijametru tal-post fokali, għalhekk huwa importanti ħafna li tiġi kkontrollata l-pożizzjoni tal-punt fokali relattiva għall-wiċċ tal-materjal li qed jinqata '.
It-tieni, it-teknoloġija tal-perforazzjoni tat-tqattigħ
Kwalunkwe tip ta 'teknoloġija ta' qtugħ termali, minbarra ftit każijiet tista 'tibda mit-tarf tal-bord, ġeneralment għandha tkun fil-bord minn toqba żgħira. Aktar kmieni fil-magna kompost tal-ittimbrar bil-lejżer huwa li tuża l-punch l-ewwel punch barra toqba, u mbagħad uża l-lejżer biex tibda taqta 'mit-toqba żgħira.
L-azzar li jaqta 'l-lejżer, l-ossiġnu u r-raġġ tal-lejżer iffukat jinqatgħu minn ġo ż-żennuna għall-materjal maqtugħ, u b'hekk jiffurmaw raġġ tal-fluss tal-arja. Ir-rekwiżiti bażiċi tal-fluss ta 'l-arja huwa li jidħlu fil-bokka tal-fluss tal-gass għandhom ikunu kbar, b'veloċità għolja, sabiex ossidazzjoni biżżejjed biex tagħmel il-materjal maqtugħ kompletament reazzjoni eżotermika; fl-istess ħin hemm biżżejjed momentum se jkun il-ġett tal-materjal imdewweb blowing out.
Qtugħ bil-lejżer mingħajr burrs, tikmix, preċiżjoni għolja, superjuri għat-tqattigħ tal-plażma. Għal ħafna industrija tal-manifattura elettromekkanika, minħabba l-programm tal-mikrokompjuter tas-sistema moderna ta 'qtugħ bil-lejżer jista' jiffaċilita l-qtugħ ta 'forom u daqsijiet differenti ta' biċċiet tax-xogħol (tpinġijiet tal-biċċa tax-xogħol jistgħu wkoll jiġu modifikati), ħafna drabi huwa aktar minn ippanċjar, proċess ta 'molding huwa aktar preferut; għalkemm huwa aktar bil-mod mill-veloċità tal-ipproċessar tad-die punch, iżda m'għandux il-konsum tal-moffa, l-ebda ħtieġa li tissewwa l-forom, iżda wkoll tiffranka ħin biex tissostitwixxi l-forom, u b'hekk tiffranka l-ispejjeż tal-ipproċessar u tnaqqas l-ispejjeż tal-prodott, għalhekk Fil ġenerali, huwa aktar kost-effettiv ekonomikament.
Applikazzjonijiet għall-Industrija
L-applikazzjonijiet tal-magni tal-qtugħ bil-lejżer tal-metall huma wesgħin ħafna, li jinkludu ħafna industriji, u huwa wieħed mit-tagħmir meħtieġ għal ħafna intrapriżi, inkluża l-istruttura tal-azzar, magni, tankijiet taħt pressjoni, pontijiet u industriji oħra, dawn l-industriji, qtugħ huwa wieħed mill-aktar proċess importanti. Applikata wkoll għal industriji oħra, bħal: ipproċessar tal-folja tal-metall, produzzjoni ta 'kliem ta' sinjali ta 'reklamar, produzzjoni ta' kabinett elettriku ta 'vultaġġ għoli u baxx, partijiet mekkaniċi, oġġetti tal-kċina, karozzi, makkinarju, snajja tal-metall u industriji oħra.
